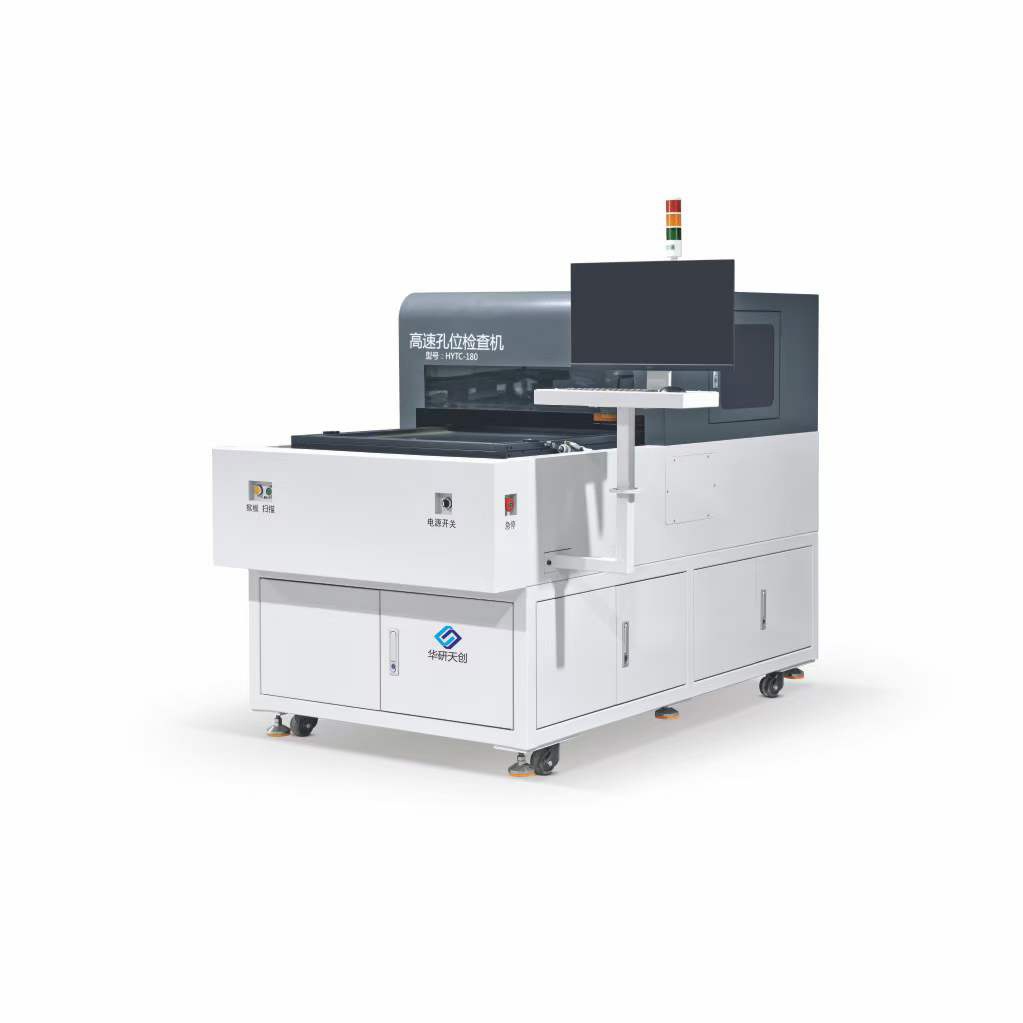

高速孔位檢查機
1、適用于鉆孔后、電鍍后、噴錫后及成品出貨前檢驗
2、針對BGA小孔徑檢查穩定性高
3、可檢測孔品質(微小錫銅渣亦可檢出)
4、可依需求搭配不同的投收板機
5、可用GOLDEN BOARD或CAM程式作為比對標準
6、強大的轉檔功能，可明確顯示正確圓形
7、可任意設定覆蓋區域，覆蓋孔和覆蓋徑不予測試
8、獨創的GOLDEN BOARD學習功能，大幅減低誤判比例
9、圓形和數值同一畫面顯示，方便對照使用
|
項目 |
規格 |
|
最大尺寸 |
W650 x L750mm |
|
檢測模式 |
單片、驗孔功能（FPC和PCB) |
|
板厚 |
0.05 ~ 8 mm |
|
可測孔徑范圍 |
0.075mm以上 |
|
掃描速度 |
15秒 (W650×L750 mm) |
|
孔位量測精度 |
±5μm |
|
孔徑量測精度 |
±15μm |
|
長短槽孔量測精度 |
±50μm |
|
最大縱橫比 |
20 : 1 |
|
檢查孔數 |
無上限 |
|
光學景深 |
± 0.6 mm |
|
主材配件耗材壽命 |
LED燈 20,000 小時，保護玻璃 |
|
標準資料輸入方式 |
資料格式為CAM，標準板資料可旋轉360度 |
|
驗孔功能 |
圓孔和槽孔 : 多孔、缺孔、孔小、孔大、殘屑、孔偏移 ；短槽孔 : 多孔、缺孔、孔小、孔大、殘屑、長軸、短軸；成型檢測：多鑼、漏鑼、錯鑼、邊緣毛刺 |
|
圖形顯示 |
孔位分析圖和孔位分布圖同時顯示,且分布圖可任意局部放大 |
|
品質分析工具 |
鉆針壽命分析、缺陷分布圖、孔位置分析圖(Ca、Cp、Cpk)、刀具孔位置和區域孔位置分析；漲縮率、實際影像、真圓度測量 |
|
工作高度 |
900±50 mm |
|
傳動控制 |
伺服馬達＋高精度螺桿＋光學尺（±1μm） |
|
設備尺寸 |
L2100×W1100×H1300 mm |
|
設備重量 |
700KG |
|
電腦 |
四核 CPU ,1T HDD ,16GB RAM |
|
顯示器 |
24"LED顯示器 |
